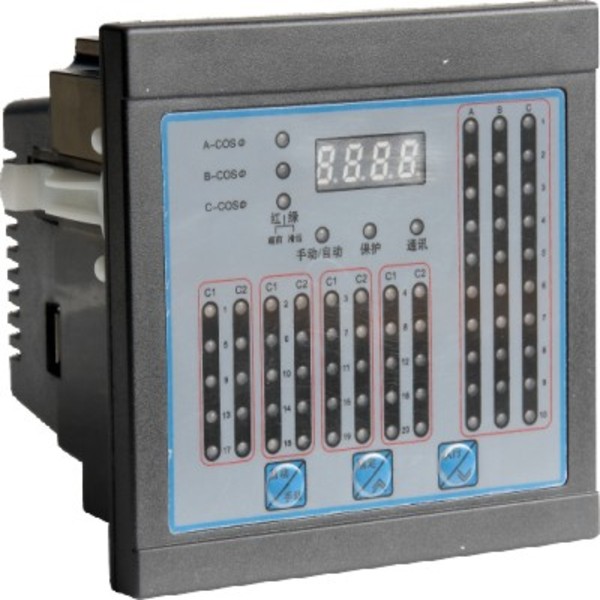

NZJ智能无功补偿控制器产品简介:
NZJ智能无功补偿控制器(又称无功功率补偿控制器)是上海宁自电气有限公司为适应低压无功补偿发展的需要，研制与生产的新一代产品。该产品外形美观大方，通用仪表尺寸安装使用方便。人机联系使用数码管、按键，与智能电容通讯连接。控制物理为电压、电流、功率因数和无功功率复合型。采用新型的无功趋势潮流判断算法，特别适用于功率因数变动大的场所，动作次数少，控制精度高。

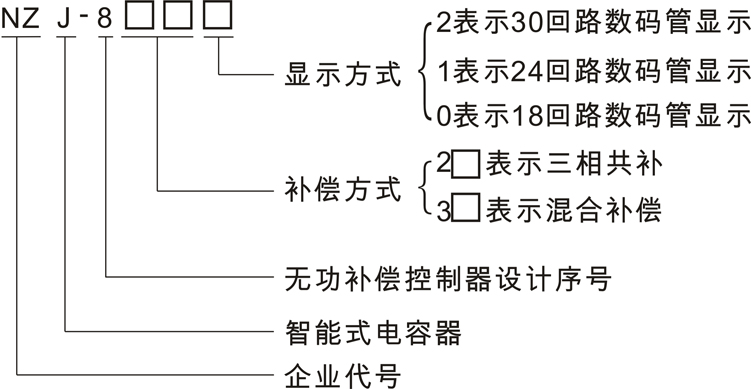

NZJ智能无功补偿控制器型号含义：
NZJ智能无功补偿控制器使用环境
相对湿度：20%~90%；环境温度：-25~70℃；海拔高度：≤2000m；
无易燃的介质存在，无导电尘埃及腐蚀性气体存在。
NZJ智能无功补偿控制器技术参数
1）测量精度：
电 压：≤±0.5％（在80%～120%额定电压范围内）；功率因数：≤±1.5％；
电 流：≤±1.0％（在50%～100%额定电流范围内）；无功功率：≤±2％；温 度：≤1℃
2）输出方式：RS485通讯式控制输出，控制本公司智能电容器。
3）电源条件：
工作电压：380V AC；电压偏差：±20% ；额定频率：50Hz±5% ；功率消耗：＜5W
4）组网台数：三相共补控制器：共补智能电容器≤30台
混合补偿控制器：总台数≤30台，分补智能电容器≤10台，
共补智能电容器≤20台。
NZJ智能无功补偿控制器机械安装和电气接线

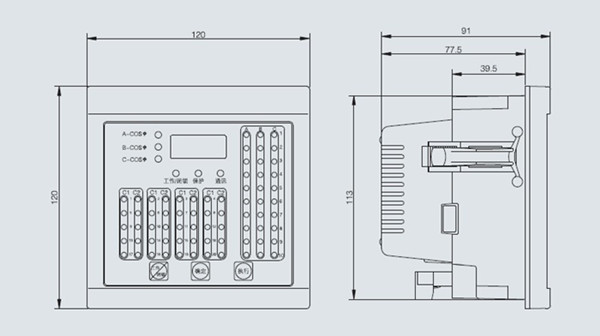

1.机械安装：在屏柜上开一113*113mm的方孔，将控制器从屏前推入方孔内，把配给的紧固件插入安装槽中，上紧螺丝即可把控制器固定在屏上。
.jpg)

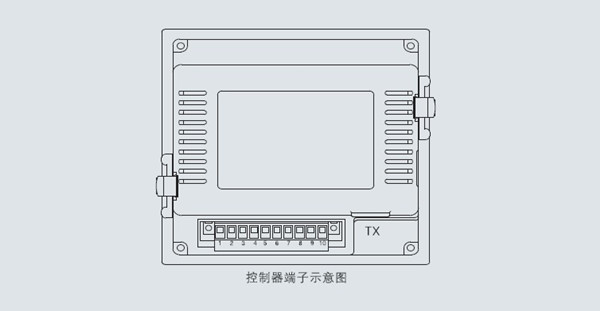

2.电气接线：电气接线按控制器壳上电气接线原理图及输出端子定义准确接线。
.jpg)
产品名称：NZJ智能无功补偿控制器
型号：NZJ-8系列
声明：本页NZJ智能无功补偿控制器的接线图、外形尺寸及文字等信息仅供参考用，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 欢迎来电订购，电话：021-69211705。
